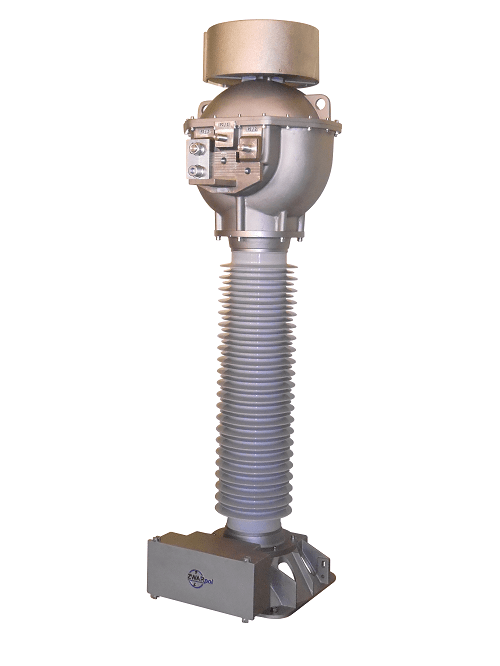

Przekładnik prądowy PPZ 123

Charakterystyka
  • Przekładnik w izolacji papierowo-olejowej z częścią prądową umieszczoną w głowicy
  • Tor prądowy umożliwia przełączanie zakresów w stosunku 1:2 lub 1:2:4 lub może być wykonany jako nieprzełączalny.
  • Zmiany objętościowe oleju kompensowane są za pomocą mieszka.
  • Zewnętrzne metalowe elementy przekładnika wykonane są ze stopów aluminium lub ze stali nierdzewnej
  • Izolator porcelanowy lub kompozytowy
  • W zależności od zamawianych parametrów części prądowej przekładnik może być wykonany w dwóch rozmiarach głowicy.
  • Przekładnik może być wykonany z jedną skrzynką dzieloną przystosowaną do plombowania części obwodów lub z dwoma niezależnymi skrzynkami.

Dane techniczne:

Parametr

Wartość

Typ

PPZ 123

Napięcie znamionowe sieci

110 kV

Najwyższe napięcie robocze

123:√3 kV

Napięcie probiercze 50 Hz

230 kV

Napięcie probiercze udarowe

550 kV

Częstotliwość znamionowa

50 Hz

Minimalna droga upływu

31 mm/kV izolator porcelanowy/ kompozytowy

Masa przekładnika

zgodnie z  rysunkiem wymiarowym

Zgodność z normami

PN-EN 61869-2:2013

Znamionowy prąd pierwotny

50 do 2000 A

Prąd zwarciowy termiczny Ith

≤63 kA

Prąd zwarciowy dynamiczny Idyn

≤157 kA

Przełączanie zakresów

nieprzełączalny; 1:2 ; 1:2:4

Znamionowy prąd wtórny

1A: 5 A

Rozszerzony zakres prądowy

120 lub 150% lub 200%

Maksymalna liczba rdzeni

6

Parametry rdzeni do pomiarów:

Moc rdzeni

do 90 VA

Klasa dokładności rdzeni

0,1;0,2; 0,2S; 0,5; 0,5S; 1; 3; 5

Współczynnik bezpieczeństwa FS

5; 10

Parametry rdzeni do zabezpieczeń

Moc rdzeni

do 90 VA

Klasa dokładności rdzeni

5P; 10P; 5PR; 10PR,PX; PXR; TPX;TPY; TPZ

Współczynnik dokładności transformacji ALF

5; 10; 15; 20; 30

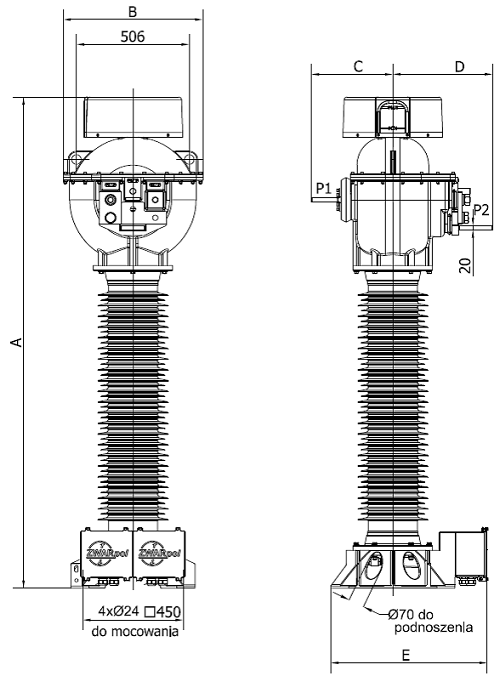

Wybór wielkości głowicy zależy od parametrów rdzeni oraz wielkości prądów znamionowych:

wymiar
wykonanie

A

B

C

D

E

masa przekładnika
masa oleju

izolator
porc.

izolator
kompozyt.

Mała głowica
Jedna skrzynka

2204

626

366

459

704

427/85

350/90

Mała głowica
Dwie skrzynki

853

436/85

359/90

Duża głowica
Jedna skrzynka

2390

726

441

498

704

446/100

369/106

Duża głowica
Dwie skrzynki

853

451/100

378/106
