Kilowoltomierze

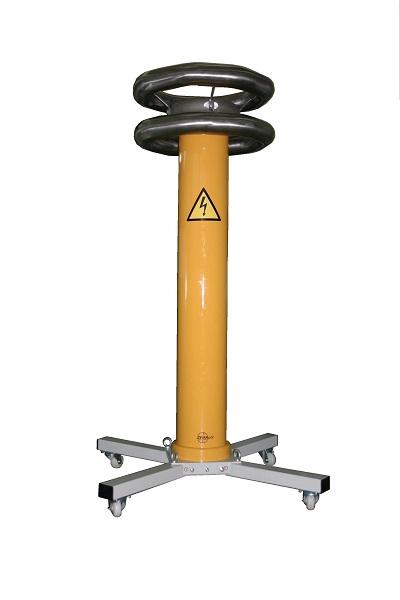

Kilowoltomierz przeznaczony jest do przeprowadzania pomiarów wysokiego napięcia przemiennego lub wyprostowanego. Aparat składa się z dzielnika napięciowego pojemnościowego, rezystancyjnego lub pojemnościowo-rezystancyjnego zbudowanego z selekcjonowanych, niskostratnych kondensatorów i/lub precyzyjnych rezystorów oraz miernika napięcia (np. MU-1 produkcji Zwarpol) połączonego z dolnym członem dzielnika. Dolny człon dzielnika może składać się z jednej lub dwóch gałęzi kondensatorów, co umożliwia zmianę zakresu pomiarowego.

Zastosowanie

Kilowoltomierze  typu DN mają zastosowanie w wysokonapięciowych układach probierczych i mogą być wykorzystywane do pomiaru napięć stałych i przemiennych. Mogą ponadto  współpracować  z oscyloskopem. Dostępna jest wersja miernika z wyświetlaczem LED mierzącego wyłącznie wartość skuteczną napięcie oraz wersja miernika z wielofunkcyjnym wyświetlaczem LCD z panelem dotykowym, mierzącego wartość skuteczną, średnią i szczytową  napięcia z możliwością graficznego przedstawienia badanego przebiegu.

Dane techniczne:

Typ KDNC-110 KDNRC-110 KDNC-150 KDNRC-150 KDNC-250 KDNRC-250
Zakres napięciowy kV 0 ÷ 110 0 ÷ 110 0 ÷ 150 0 ÷ 150 0 ÷ 250 0 ÷ 250
Napięcie stałe V V V
Napięcie przemienne V V V V V V
Dokładność pomiaru % 0.5 0.5 dla AC
1.5 dla DC
0.5 0.5 dla AC
1.5 dla DC
0.5 0.5 dla AC
1.5 dla DC
Pojemność pF 110 110 80 80 40 40
Rezystancja 510 700 1400
Wymiary mm φ400 × 1200 φ400 × 1200 φ500 × 1200 φ500 × 1200 φ800 × 1850 φ800 × 1850
Masa kg 30 30 37 37 65 65
