Przekładnik kombinowany PKZ 123
Charakterystyka
- Przekładnik w izolacji papierowo-olejowej z częścią prądową umieszczoną w głowicy oraz częścią napięciową w dolnym zbiorniku.
- Tor prądowy części prądowe umożliwia przełączanie zakresów w stosunku 1:2 lub 1:2:4 lub może być wykonany jako nieprzełączalny.
- Zmiany objętościowe oleju kompensowane są za pomocą mieszka.
- Zewnętrzne metalowe elementy przekładnika wykonane są ze stopów aluminium lub stali nierdzewnej
- Izolator porcelanowy lub kompozytowy
- W zależności od zamawianych parametrów części prądowej przekładnik może być wykonany w dwóch rozmiarach głowicy.
- Przekładnik może być wykonany z jedną skrzynką dzieloną przystosowaną do plombowania części obwodów lub z dwoma niezależnymi skrzynkami.
Dane techniczne:
|
Parametr |
Wartość |
|
Typ |
PKZ 123 |
|
Napięcie znamionowe sieci |
110 kV |
|
Najwyższe napięcie robocze |
123:√3 kV |
|
Napięcie probiercze 50 Hz |
230 kV |
|
Napięcie probiercze udarowe |
550 kV |
|
Częstotliwość znamionowa |
50 Hz |
|
Minimalna droga upływu |
31 mm/kV izolator porcelanowy/ kompozytowy |
|
Masa przekładnika |
zgodnie z rysunkiem wymiarowym |
|
Zgodność z normami |
PN-EN 60044-3:2006 |
|
|
|
|
Część prądowa |
|
|
Znamionowy prąd pierwotny |
50 do 2000 A |
|
Prąd zwarciowy termiczny Ith |
≤63 kA |
|
Prąd zwarciowy dynamiczny Idyn |
≤157 kA |
|
Przełączanie zakresów |
nieprzełączalny; 1:2 ; 1:2:4 |
|
Znamionowy prąd wtórny |
1A: 5 A |
|
Rozszerzony zakres prądowy |
120 lub 150% lub 200% |
|
Maksymalna liczba rdzeni |
6 |
|
Parametry rdzeni do pomiarów: |
|
|
Moc rdzeni |
do 90 VA |
|
Klasa dokładności rdzeni |
0,1;0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 |
|
Współczynnik bezpieczeństwa FS |
5; 10 |
|
Parametry rdzeni do zabezpieczeń |
|
|
Moc rdzeni |
do 90 VA |
|
Klasa dokładności rdzeni |
5P; 10P; 5PR; 10PR,PX; PXR; TPX;TPY; TPZ |
|
Współczynnik dokładności transformacji ALF |
5; 10; 15; 20; 30 |
|
|
|
|
Część napięciowa |
|
|
Napięcie znamionowe uzwojenia pierwotnego |
110/√3 kV |
|
Najwyższe robocze napięcie uzwojenia pierwotnego |
123/√3 kV |
|
Współczynnik napięciowy i czas |
1,2/ciągły; 1,5/30s; 1,9/30s; 1,9/8h |
|
Moc graniczna |
3500 VA |
|
Liczba uzwojeń wtórnych |
1 do 5 |
|
Napięcie znamionowe uzwojeń wtórnych |
100/√3 V; 110/√3 V |
|
Sumaryczna moc uzwojeń pomiarowych i zabezpieczeniowych |
do 500 VA |
|
Klasy dokładności uzwojeń do pomiarów |
0,1; 0,2; 0,5; 1,0; 3,0 |
|
Klasy dokładności uzwojeń do zabezpieczeń |
3P; 6P |
|
Napięcie uzwojenia dodatkowego |
100 V; 110 V; 100/3 V; 110/3 V; 100/√3 V; 110/√3 V |
|
Moc |
do 400 VA |
|
Klasa dokładności uzwojenia dodatkowego |
0,5; 1; 3; 3P;6P |

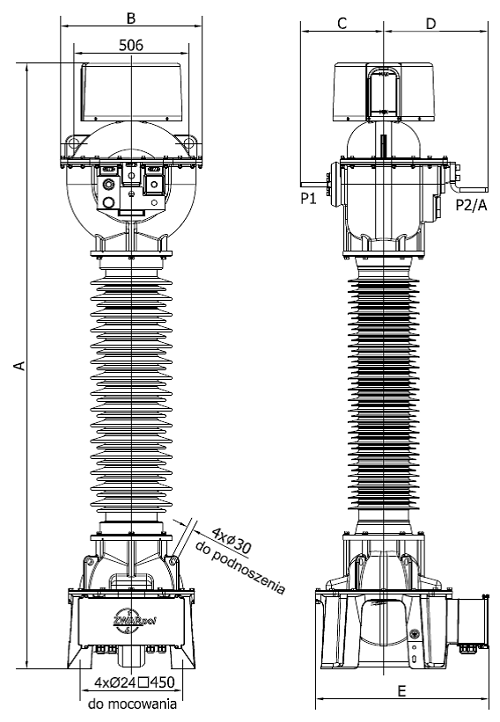

Wybór wielkości głowicy zależy od parametrów rdzeni oraz wielkości prądów znamionowych:
|
wykonanie |
A |
B |
C |
D |
E |
masa przekładnika |
|
|
izolator |
izolator |
||||||
|
Mała głowica |
2680 |
626 |
366 |
459 |
798 |
663/115 |
586/122 |
|
Mała głowica |
924 |
672/115 |
595/122 |
||||
|
Duża głowica |
2865 |
726 |
441 |
498 |
798 |
682/130 |
605/138 |
|
Duża głowica |
924 |
691/130 |
614/138 |
||||
